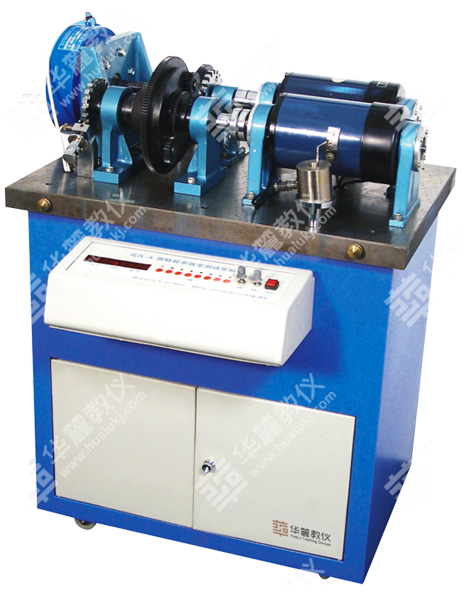

該實驗臺是采用傳感器、微機測控技術等先進測試分析方法的綜合實驗設備，用于了解定軸輪系、周轉輪系（行星輪系和差動輪系）及復合輪系的結構；測定三種輪系的傳動比及效率。本實驗臺適用于機械及機電類專業開設輪系結構分析與效率測試實驗，是機械原理實驗室的重要設備之一。
實驗項目內容：
1．了解定軸輪系、周轉輪系（行星輪系和差動輪系）和復合輪系的結構；
2．測定定軸、行星輪系、差動輪系的傳動比；
3．測定定軸、行星輪系的傳動效率。

主要技術特點：
1．該實驗臺通過使不同的制動裝置處于制動與放松狀態，實現定軸輪系、行星輪系、差動輪系的轉換，使學生對各種輪系的結構建立感性認識。
2．測定三種輪系機構的傳動比和傳動效率，進而分析其運動性能。
3．實驗臺外形為工作臺板+箱體落地式結構，便于實驗室調整布置。實驗臺結構設計巧妙，便于實驗項目之間快速轉換，大大地縮短了實驗準備時間。
4．實驗臺通過單片機控制系統，將各傳感器采集的轉速和轉矩?cái)?shù)據，通過RS232與計算機連接，進行處理分析計算，在軟件界面窗口中可清晰直觀地顯示各種數據及實驗曲線。
5．配備專用實驗軟件，該軟件配有實驗機構演示動畫，實驗指導邦助文檔，具有繪制、保存和打印實驗曲線和實驗報告的功能，實驗界面直觀、操作方便，適宜學生在開放實驗室中使用。

主要配置及技術參數：

1.      直流調速電機2臺調速范圍：0-1500r/min，功率355W；

2.      磁粉制動(加載)器 1個 額定轉矩 25N.m；

3.      霍爾傳感器3個；

4.      拉壓傳感器 3個  0-50N 2個，0-150N 1個；

5.      專用軟件光盤1張；

6.      外形尺寸 800×550×1000㎜；

7.      質量：150kg。
